Opis

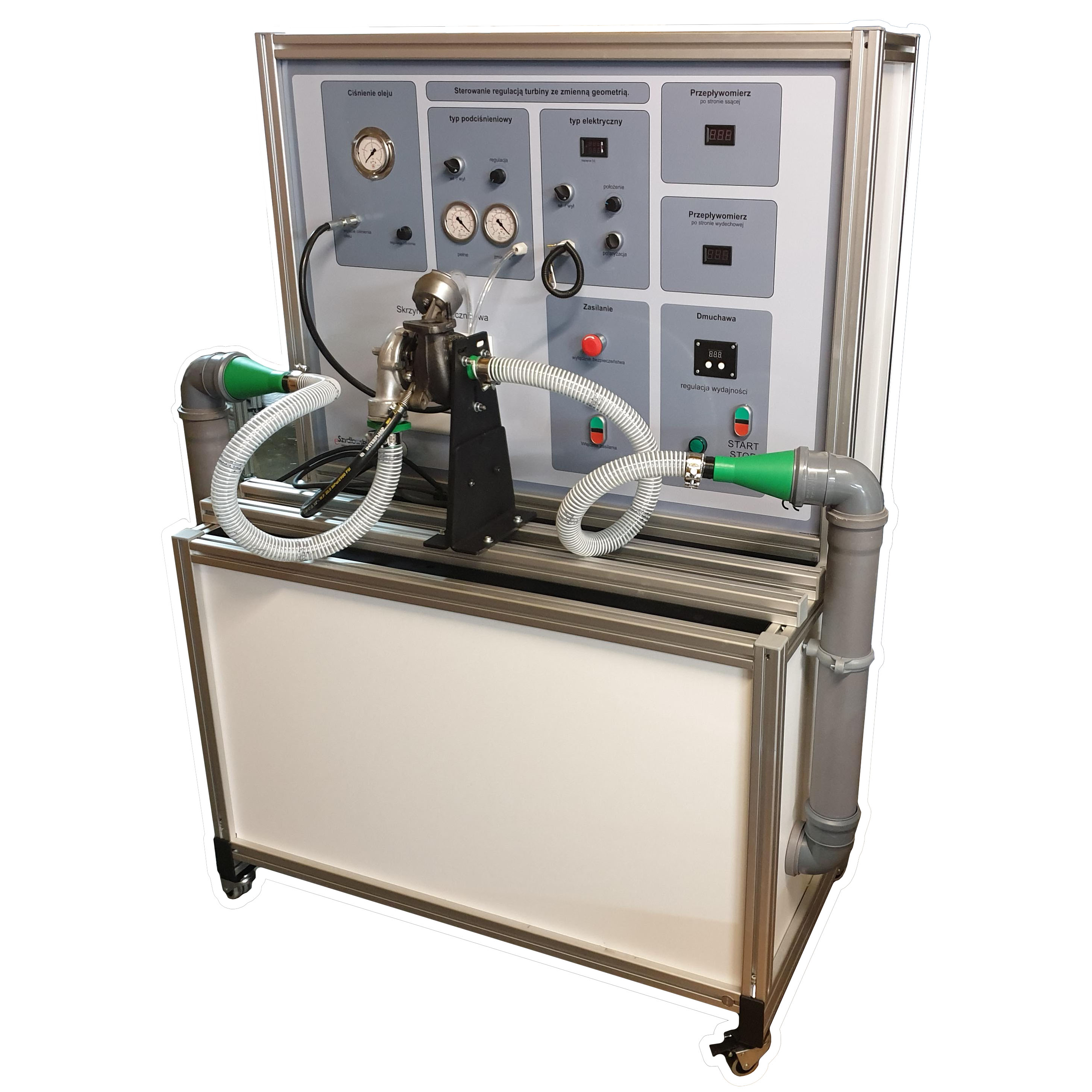

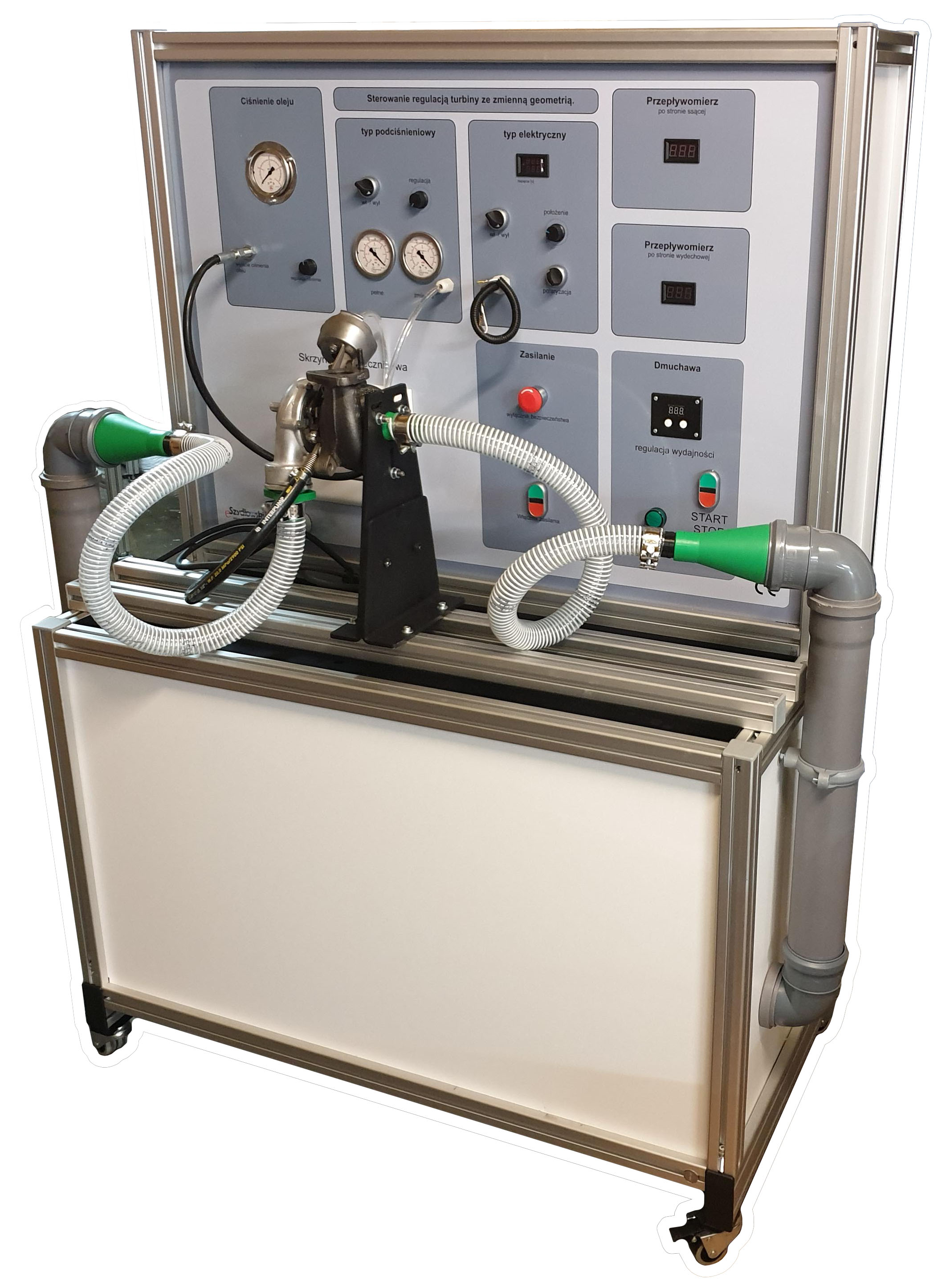

Stanowisko Testowania turbosprężarek eSz-TRBS
Stanowisko testowania turbosprężarek jest urządzeniem pozwalającym sprawdzić turbosprężarkę w szerokim zakresie prędkości użytecznych (od 0 do ok. 60000 obr/min).
Badana turbosprężarka napędzana jest dwoma dmuchawami zasysającymi powietrze po stronie turbiny. Dzięki pomiarowi przepływu powietrza od strony sprężarki, możliwa jest ocena zmian wydatku w funkcji zmiany geometrii układu dolotowego turbiny. Stanowisko obsługuje turbosprężarki z podciśnieniowym lub elektrycznym sterowaniem mechanizmem zmiany wydatku sprężarki.
Urządzenie zasilane jest napięciem przemiennym 230 V z gniazda jednofazowego, pobór mocy maksymalnie 3kW.
Stanowisko demonstracyjne funkcjonowania turbosprężarek jest urządzeniem pozwalającym na sprawdzenie turbosprężarki VTG w szerokim zakresie prędkości użytecznych od 0 do 60.000 obr/min, umożliwiając zebranie charakterystyk jej pracy w funkcji położenia łopatek turbiny.
Stanowisko musi zapewniać smarowanie ułożyskowania turbiny poprzez układ wymuszony ( ciśnieniowy ) zapewniający bieżące ( ciągłe ) smarowanie w czasie pracy turbiny.
Stanowisko umożliwia:
- regulacje geometrii układu dolotowego turbiny w przypadku turbosprężarek wyposażonych w regulator podciśnieniowy;
- regulacje geometrii układu dolotowego turbiny w przypadku turbosprężarek wyposażonych w elektryczny moduł sterujący;
- realizacje napędu turbosprężarki poprzez nadmuch powietrza, oddający rzeczywisty kierunek przepływu;
- pomiar ilości zasysanego powietrza po stronie sprężarki;
- pomiar prędkości obrotowej turbosprężarki;
- odczyt parametrów pracy turbosprężarki na wyświetlaczach cyfrowych;
- omówienie ustawienia cięgien sterowania turbiny wg. instrukcji producenta;
- symulacja niedoładowania / przeładowania dla pomiaru parametrów pracy ( prędkości obrotowej w funkcji geometrii );
Do stanowiska dołączony opis, zawierający propozycje ćwiczeń. Umożliwiać ma on poznanie zasady działania oraz sposobów regulacji turbosprężarek.

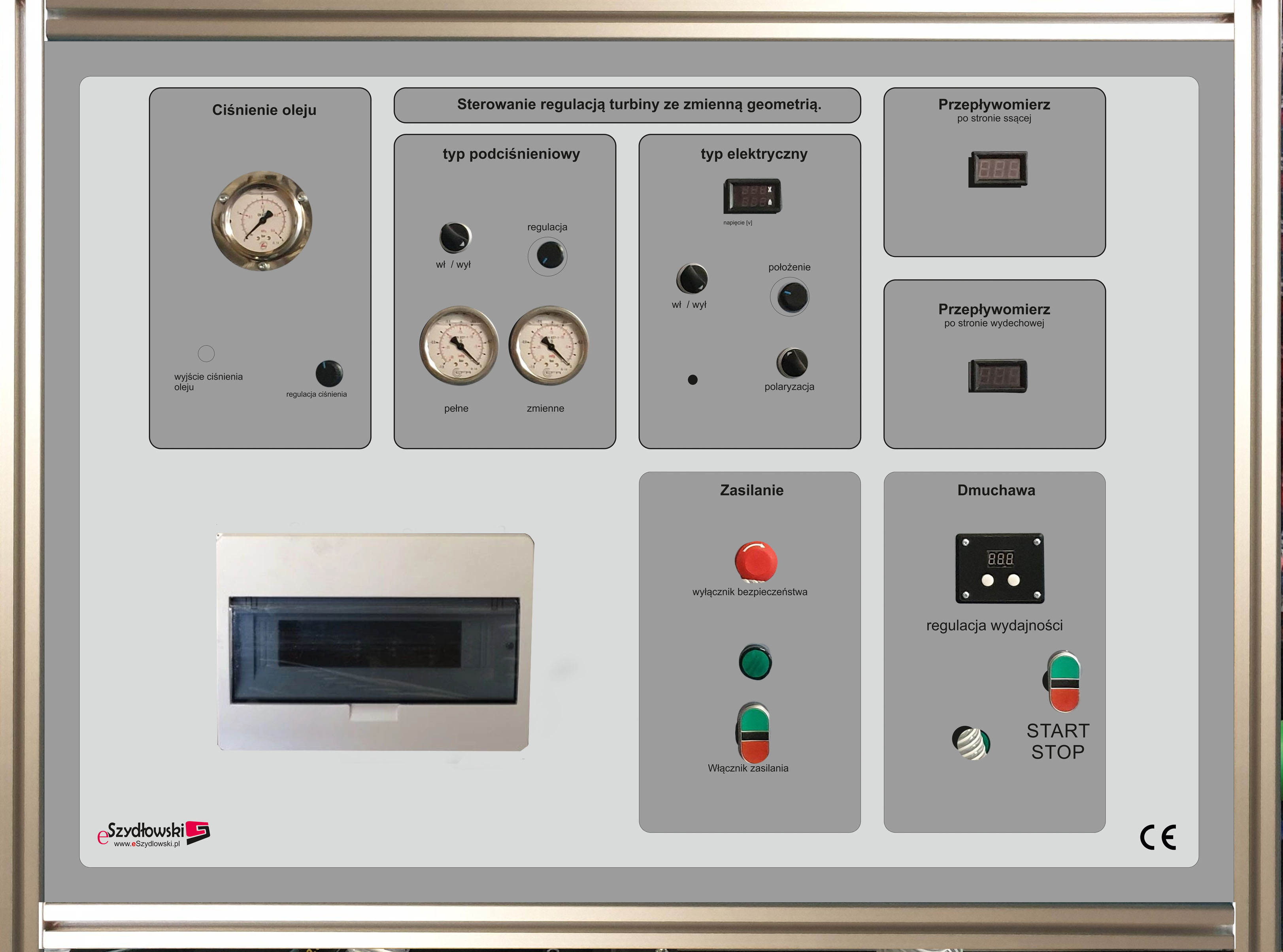

Stanowisko wykonane w formie lakierowanej proszkowo, zamkniętej skrzyni z profili stalowych i blachy aluminiowej, w której zabudowane podzespoły elektroniczne, wskaźniki i elementy regulacyjne. Wewnątrz urządzenia znajdowują się dmuchawy nadmuchujące powietrze – dla napędu turbosprężarki – od strony turbiny. Na ścianie stanowiska zamontowany wziernik, umożliwiający kontrolę poziomu oleju elektrycznej pompy podciśnienia.
Wymiary całkowite stanowiska:
- szerokość 1000 mm
- długość 700 mm
- wysokość 700 mm
- Waga całkowita: 90 kg
Do stanowiska dołączona deklaracja zgodności CE.
Do stanowiska dołączony musi być certyfikat pomiarowy, stanowiący potwierdzenie sprawdzenia pracy urządzenia pod obciążeniem. Certyfikat pomiarowy wystawiony ma być przez laboratorium producenta, co jest niezbędne dla potwierdzenia bezpieczeństwa użytkowania.
W związku z ciągłym rozwojem firmy oraz modernizacją produktów, zdjęcia umieszczone na stronie mogą różnić się od dostarczonego produktu pod względem nowych bardziej funkcjonalnych rozwiązań. Ponadto informujemy że każdy z modeli stołów dydaktycznych jako producent sprzętu jesteśmy w stanie dopasować do indywidualnych parametrów technicznych, wymiarów oraz rodzaju zastosowanych materiałów.
