System zintegrowany typu D-motronic eSz-DMOT-MP

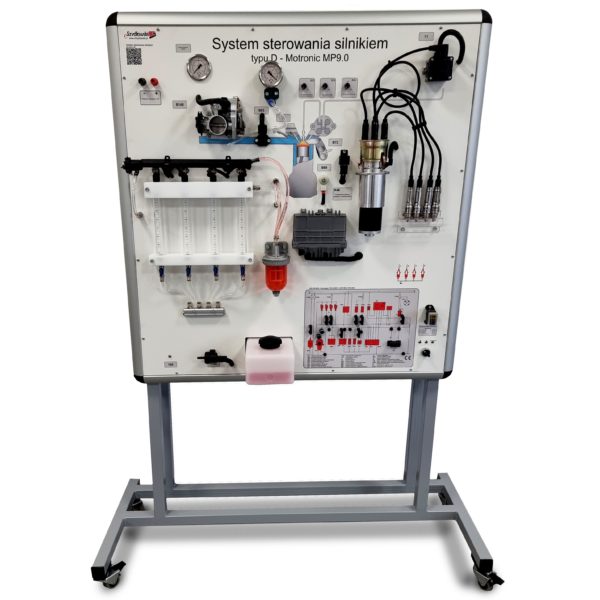

System sterowania silnikiem D-Motronic eSz-DMOT-MP wykonany w formie zamkniętej której konstrukcja nośną stanowią anodowane profile aluminiowe półokrągłe o przekroju R40-90°. Nadruk wykonany w technologii UV, zabezpieczony przed uszkodzeniami oraz odbarwieniami dodatkowo pokryty warstwą laminatu. Tworzywo sztuczne na którym nadrukowana jest grafika to materiał duroplastyczny o odporności na zadrapanie sięgającej 3.0 N oraz wytrzymałości na rozciąganie 80 N i grubości nie przekraczającej 5 mm. Odporność na środki chemiczne, rozpuszczalniki, środki dezynfekujące, środki farbujące, wybielacze, oleje i emulsje techniczne. Panel mobilny wyposażony w cztery skrętne koła z czego dwa posiadają własny hamulec.
ZASTOSOWANIE
Stanowisko przeznaczone jest do demonstracji funkcjonowania systemu sterowania pracą silnika w zakresie kąta wyprzedzenia zapłonu, oraz zmian dawki paliwa w funkcji temperatury, prędkości obrotowej, obciążenia i innych parametrów.
MOŻLIWOŚCI
Układ umożliwia zapoznanie się z zasadą działania i metod diagnostycznych, mających zastosowanie w diagnostyce pojazdów wyposażonych w rozdzielaczowy system zapłonu typu mikroprocesorowego
Układ paliwowy umożliwia pomiary parametrów ciśnienia paliwa, oraz zjawisk towarzyszących jego pompowaniu.
Pulpit pomiarowy umożliwia łatwe podłączenie przyrządów pomiarowych do wszystkich czujników systemu i podzespołów wykonawczych za pomocą pinów 4mm oraz mostków bananowych
Rozwiązanie układu zapłonowego umożliwia obserwację zmian kąta wyprzedzenia zapłonu metodą stroboskopową lub przez porównanie sygnałów z czujnika położenia wału i impulsu przeskoku iskry. To samo dotyczy impulsu wtrysku paliwa i czasu jego trwania w funkcji zmian podstawowych parametrów.
Pulpit symulacji usterek umożliwia realizację stanów awaryjnych w wybranych obwodach, oraz obserwację reakcji systemu sterowania na powstałą awarię typu ciągłego lub sporadyczną.
Stanowisko posiada złącze diagnostyczne: szeregowe typu OBDII, umożliwiające podłączenie przyrządów diagnostyki elektroniki pojazdowej takich jak , KTS-5xx, MEGA MACS, LAUNCH X-431, SYKES – PICKAVANT lub TECH-1, TECH-2. Możliwa jest wtedy obserwacja bieżących parametrów systemu, opracowanych przez sterownik, cyfrowych kodów usterek, bądź realizację funkcji odpowiedzi systemu na wymuszenia z przyrządu diagnostycznego w formie tzw. testu podzespołów.
Czujnikiem zasadniczym systemu jest przepływomierz.
System wyposażony w pulpit usterek,
BUDOWA
Stanowisko wykonane w formie zamkniętego kasetonu z profili aluminiowych i płyty z tworzywa sztucznego. Zabudowane na ruchomej ramie wsporczej wykonanej z profili stalowych. Całość konstrukcji metalowej pokryta lakierem proszkowym dla zapewnienia estetyki i trwałości powłok lakierniczych.
W skład zestawu wchodzi:
- certyfikaty CE.
- instrukcja obsługi
- certyfikat pomiarowy potwierdzający pracę urządzenia pod obciążeniem
- przykładowe ćwiczenia
- Gwarancja: 24 miesiące
Wyposażenie dodatkowe:
- pokrowiec
- Instruktaż z obsługi dla pracowników/użytkowników przez producenta w miejscu dostawy urządzenia.
- plansza systemu
DANE TECHNICZNE
| Max. pobór mocy | 350 W | ||
| Napięcie zasilania | 230V/50Hz | ||
| Wymiary
|
Szerokość:
1000 mm |
Długość:
500 mm |
Wysokość:
1780 mm |
| Waga
|
70 kg |
